CHRACTERISTIC&EXAMPLE 　特性/製品例

高機能合金(ナノ構造金属)。
Fine Crystallite High-Function Metal Alloy(Bulk Nanostructured Metal)。
Nanotechnology。

画期的特性の高機能合金Fine Crtstallite High Function Metal Alloy (Bulk Nanostructured Metal)を
開発して、その製造方法を確立しました
更に、高機能合金High Function Metal Alloｙ適用商品を製作して、その高機能合金の適用効果を確認しました。

I developed High Function Metal Alloy (Bulk Nanostructured Metal) indicating the epoch-making characteristic and established the manufacturing method.
Furthermore, We produced the product using the high-performance alloy and confirmed the use
effect of the high-performance alloy.

初期国際特許は取得、追加国際特許は出願済みです。
Initial international patent acquired, additional internationa lpatents already filed.

Fine Crystallite High-Function Metal Alloyを使って商品を加工すると、商品の性能と品質が向上します。
効率的に、低コストで得られるようになりました。
Fine Crysrallite High-Function Metal Alloy(Bulk Nanostructured Metal)を使って、製作した商品の特徴
を下記に示します。
１．諸特性の向上
　物理特性、電気特性、機械特性、化学特性、音響特性等が、低下しないで上昇します。
２．加工率と加工精度の向上
　引張強度、硬度、伸び、弾性率、ヤング率、耐力等が向上します。その値の調整もできます。更に、
　加工効率と加工精度が向上します。
３．耐熱性の改善
　耐熱性が向上します。広範囲の仕様に適用できるようになります。
４．保存性の改善
　耐酸化性、耐硫化性、耐変色性等が向上します。保存性が改善されます。
５．コスト削減
　熱処理の軟化処理工程の削除と加工率の向上と保存性の改善によりコスト削減ができます。
６．外観の改善
　加工形状が微細になります。光沢が出ます。色も綺麗になります。外観が改善されますす。
７．有害物・有毒物フリー

*高機能合金High Function Alloyを使うことにより、、性能と品質が向上します。歩留が向上し、製造コスト
が低下します。無駄が排除されますので、付加価値の高い商品が得られます。

I developed High FunctionAlly (Bulk Nanostructured Metal)with characterisics and established the　manufacturing method.
international patent acquired, additional international patents already filed.
Performance and quality of the product improve significantly when I process products using High
Function Alloy. Furthermore, I came to be provided easily at low cost.
Chracteristics of the products produced with High Function Metal Alloy,is shown.
1.Improvement of various characteristics
　physical properties, electrical properties, mechanical prpperties, chemical properties,in acoustic 　　
　characteristics and the like is not rediced, it will.
2.Improvement of the processing rate and the processing precision.
　Tensil strength, the hardness, elongation,modulus of elasticity, young's modulus, proof strengthi
　mprove.
　The adjustment of the value is possible, Furthermore, processing efficiency and processing
　precision improve.
3.Heat-resistant improvement
　Heat resistance improves. It will be able to apply to a wide range of specifications.
4.Improvemen of preservation
　Oxidation resistance, sulfidation resistance, change of color characteristics-resistant improve.
　Preservation charactristics are improved.
5.Cost reduction
　Costs cut is possible by the deletion of the softening processof heat-treatment and improvement
　of the processing efficiency and preservation- related improvement.
6.Improve appearance
　Processing shape look fine. I get shiny. Color is beautiful too. Improve the appearance.
7.Non-toxic.Pollution-free.

*Performance and quality improve by using High Function Meal Alloy. Edible produce improve, and p
roduction cost decreases. Because waste is removed, High Value-added expensive product is provided.

１．Basic Characteristics of Fine Crytallite High-Function Metal Alloy
　　−Comparison with commercial Alloy−

　
Fine Crystallite High-Function Metal Alloyの基本特性
Example:Fine Crystallit High Function GoldAu99.85%.
比較サンプルとして、下記市販合金の特性が提示されています。
１．地金Au99.99％、２．Commercial K24Au99.85％、３.Commercial K18Au75%。
　HFGoldは、下記理由により商品加工が容易になっています。
１．機械/物理特性が高い、2、仕上りが奇麗、３、Drawningによるクラックが生じない、４．クラックが
生じないので　軟化熱処理が必要ない
Fig.1~Fig.5
１．鋳造と加工によって、特性が顕著に向上している。硬度は170Hv以上を示している。
２．硬度は、400℃の熱処理で150Hv以上を示している。耐熱性が有り、高い耐熱性を示している。。
３．ヤング率が高く、8000kg/mm以上を示している。高いヤング率を示している。
４．硬度は175Hvを示硬度は高く。高い硬度をしめしています。
５．引張り強度は大きく、、80kg/mm²を示している。高い引張強度を示しています。

Basic characterristics of Fine Crystallite High-Function Metal Alloy
Example : Fine Crystallite High Function GoldAu99.85%.

As a comparison sample,the characterristics of the following commercial alloy are presented.
1.Metal Au99.99%.
2.Commercial K24Au99.85%.
3.Commercial K18Au74%.
Product procesing becomes easy for HFGold by following reason.
1.High mechanical and physical properties.
2.The finish is beautiful.
3.Crak does not occur by the Drawing.
4.The crack is not generated, there is not need softening treatment.
Fig.1~Fig.5
1.Properties have been greatly improved by casting effect and processing effect.
　Hardness has reached more than 175Hv.
2.More than 150Hv hardness shows at 400℃ heat.
　Indicates high heat resistance.
3.Young's modulus of shows, more then8,000kg/mm.
　Indicates high young's modulus.
4.Headness shows more than 175Hv:Indicate high Hardness.
5.Tensile strength shows the 80kg/mm.It has shown that the tensile strength is High.

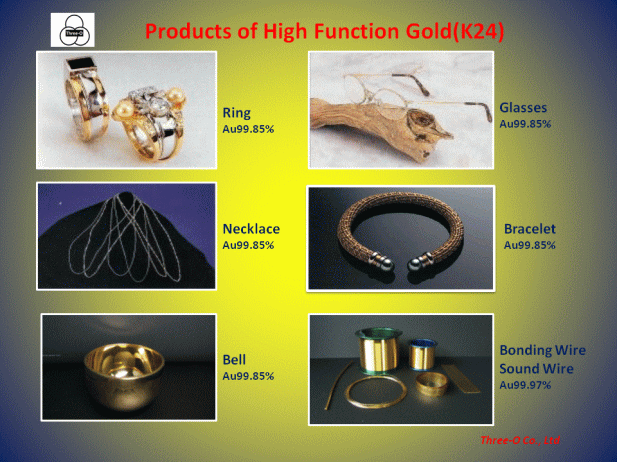

2. Products of Fine Crysallite High-Function Gold

　

３．ネックレス　Necklace of Fine Crystallite High-Function Gold (K24)

　
　

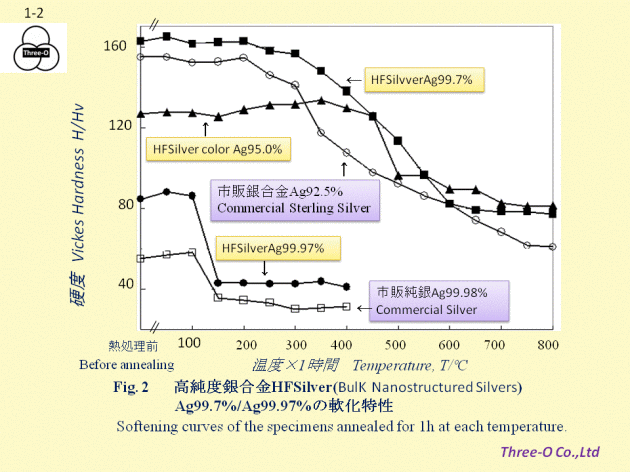

４．Softerning curves of Fine Crystallite High-Functio Silver

�@高純度銀で硬度、耐熱性が向上し、改良されました。
�A綺麗な純銀白色で商品が得られるようになりました。
�B高純度銀で、高精度、高性能、高品質、綺麗な商品が効率よく、低コストで得られるようになりました。

Using high-Purity silver,the haedness and heat resistance improved.
Remarkable improvement is seen.
A product indicating the clean pure silver white was provided
Using high-purity silver,it is highly precise.and high-perfomance and is high quality and is beautiful.
Products was provided.

５．Characteristics of Fine Crystallite High-Function Metal Alloy
　　- Comparison with commercial product -

Fine Crystallite High-Function Metal Alloy適用商品の特性
Exapmle　:　Fine Crystallite High-Function Silver Ag99.7%/Ag99.97%。
　　　　 　　高純度銀は、下記の顕著な効果が期待できます。
　　　　 　　　�@電気伝導率が高い、
　　　　　　　 �A熱伝導率が高い、
　　　　　 　　�B反射率が高い、
　　　　　　　 �C抗菌作用がある、
　　　　　 　　�D色が銀の白色で綺麗等。
Table１ 一般材料としての評価
１．硬度・引張強度・伸び
　Fine Crystallite High-Function SilverAg99.85％/Ag99.70％の特性は、Stering Silver Ag92.50%より
　高い。
　Fine Crystallite High-Function Silverは高純度合金ですが、高い特性を示しています。
　銀合金のAg純度は、High Function SilverがAg99.7〜Ag99.85％である。Sterling Silverは92.5％です。
２．導電率
　Fine Crystallite HFSilverAg99.7％が105％であり、Fine Crystallite HFSilverAg99.85％105％です。
　Sterling SilverAg92.5%が90％です。
３．塩水噴霧テスト、硫化テスト
　塩水噴霧と硫化テストでは、Stering Silverは、Riject。High Function SilverはPass。
４．加工性
　Fine Crysallite High-Function SilverはGood,Sttering SilverはDifficult.
　Stering Silverは、大気中で変色し、熱処理すると黒変する。クラックがが生じるので軟化熱処理が必要に
　なります。。　　
　Fine Crystallite High function Silverは、大気中で変色しない。大気中時効効果熱処理しても変色しない。
　加工中にクラックが発生しないので軟化熱処理は必要ない。
Table2　電子材料としての評価
１．硬度・引張強度・伸び
　Fine Crystallite High Function Silver Wireの特性は、Commercial Gold Wireの約３倍を示している。
２．導電率
　Fine Crystallite High Function SilverAg99.97%は107％。Commercial Gold WireAu99.97%は65％。
　導電率は、HFSilverは、Commercial Goldの約1.7倍。
３．塩水噴霧テスト（72時間）、硫化テスト（44時間）
　Fine Crystallite High Function SilverとCommercial Gold共にPas。
４．加工性
　Fine Crystallite High Function SilveはGoodCommercial GoldはNormal.。
　Fine Crystallite High Function Silverは、引張強度と伸びがGoldno約3倍だありますので、加工が容易に
　なります。更に、Drawingでクラックの発生が無いので軟化熱処理は必要ありません。
5.材料コスト
　Fine Crystallite High Function Silverは、Goldno約1/100.

Characteristics of Fine Crystallite High Function Metal Alloy applied products.
Example : Fine Crystallite High Function Silver Ag99.7%/Ag99.97%

High Purity Silver alloy has the properyies shown below.
1. High electrical conductivity.
2. High Thermal conductivity.
3. High reflectivity.
4. have antibacterial properties.
5. color is beautiful in silver-white.

Table1 　Evaluation as general materials
1.Hardness,Tensil strength,Elongation.
　Chracteristic values of Fine Crystallite High Function SilverAg99.85%/Ag99.70% shows the
　characteristic values of Sterlig SilverAg92.5% or more the property value.
　Higher property valus even in high purity alloy is characteristic of Fine Crystallite High Function
　 Alloy obtained is shown.
　Ag purity of Silver alloy, Fine Crystallite High Function Silver is Ag99.7%~Ag99.85%,Sterling
　Silver is Ag92.5%.
2.electrical conductivity
　Fine Crystallite High Function SilverAg99.97% is 107%. Sterlin Silver 90%.
3.salt spray test, sulfide test.
　Fine Crystallite High Function Silver is Pass. Sterling Silver is Reject.
4.workability.
　Fine Crystallite High Function Silver is good. Sterlig Silver is Difficult.
　Sterling Silver will tarnish in air processing. And discoloration on standing in the atmosphere.
　When the heat treatment in the atmosphere and then blackening.
　Cracks does occur in the Drawing, there is no need to be softening heat treatment
　Fine Crystallite High Function Silver does not tarnish in sir processing. It does not discolor be
　heat-treated in the atmosphere.There is no need to soften the heat treatment because no cracks
　during processing.

Table2 　Evaluation as electronic materials.
1.Headness,Tensile Strength, Elongation.
　Fine Crystallite High Function Silver Wire shows characteristic values of the Commercial Gold Wire
　about 3 times.
2.Electrical conductivity.
　Fine Crystallite High Function Silver conductivity measurements of 1.7 times the Gold shows.
3.salt water spray test(72 hours) and sulfide test(44 hours).
　Fine Crystallite High Function Silver is Pass. Commercial Gold is pass.
4.Workability.
　Fine Crystallite High Function Silver is Good. commercial Gold is Normal.
　Because Tensile strength and eiongation are approximately 3 times of Gold, it becomes easy to
　process Fine Crystallite High Function Silver.
　Becouse a crack does not occur in Drawing, softerning heat-treatment is not necessary.

６．Characteristic Comparison between Fine Crystallite High-Function
Silver/Gold Bonding Wire and Commercial Au Bonding Wire.

　
Fine Crystallite High Function Metal Alloy Bonding Wireはボンディングワイヤーとして好適であり、　F.C.H.F.Silverは、最も適していることが確認できました。
Fig.1 高度加速寿命試験の方と 試験結果をグラフ化しました。
　　 F.C.H.F.SilverAg99.97％銀ボンデイングワイヤー寿命は金相当の寿命が有ることが分かりました。
　　 従来の銀は、寿命が無いことが確認できました。
Fig.3 F.ｃ.H.F.SilverAg99.97％/99.7％ボンデイングワイヤーの導電率、引張強度および伸びの測定
　　 結果です。
　　 これ等の特性が高いことを示しています。

Fine Crystallite High Function Metal Alloy Bonding Wire is suitable as a bonding wire,
F.C.H.F.Silver was confirmed to be the most suitable.
Fig.1 High accelerated life test method and its test results.
　　 F.C.H.F. SilverAg 99.97% Silver Bonding Wire Life is equivalent to gold.
　　 Conventional silver was confirmed to have no life span.
Fig.3 shows the results of measuring the conductivity, tensile strength and elongation of F. c. H. F.
　　SilverAg 99.97% / 99.7% Bonding Wire.
　　It shows that these characteristics are high.

オリジナル効果
1.Fine Crystallite High Function Alloyを適用例。
1-1.FCHFSilverをBonding Wireに適用した効果
　�@材料費　
　　Gold→Silver　　Gold48.3円/ｍ、Silver0.395円/m　0.395/48.3＝約1/122
　�A引張強度
　　引張強度が大きい。約２倍。
　　引張強度を上げても、導電率は殆ど低下しない。
　�B導電率
　　導電率（LACS）は高い。約1.6〜2.2倍。
　　導電率は、加工しても殆ど低下しない。
　�C伸び
　　加工して引張強度を上げて、高度を上げても伸びが調整できる。
　　伸びは、2％〜40％調整できる。調整範囲が広い。約5倍。

Original effect
1. Application example of Fine Crystallite High Function Alloy.
1-1. Effect of applying FCHFSilver to Bonding Wire
1. Material cost
Gold → Silver about 1/122
2. Tensile strength
Tensile strength is high. About twice.
Even if the tensile strength is increased, the conductivity hardly decreases.
3. conductivity
Conductivity (LACS) is high. About 1.6 to 2.2 times.
Conductivity hardly decreases even when processed.
4. Elongation
Even if raised altitude, elongation can be adjusted by raising tensile strength by processing.
Elongation can be adjusted from 2% to 40%. The adjustment range is wide

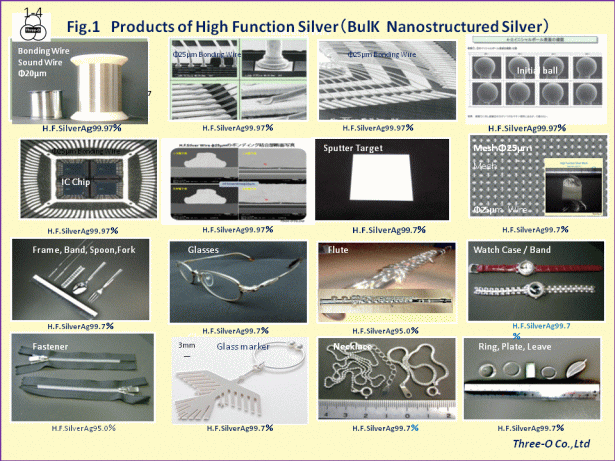

7．Products of Fine Crystallite High-Function Silver

8．Mechaical and Electrical Properties of Fine Crysallite High-Function Aluminum

1.耐熱性、ヤング率、耐力、引張強度が向上しました。
2.耐熱性、耐力、引張強度は２倍以上になり、顕著な効果がみられました。

1.Heat resistant, Young's modulus,proof strength and Tensile strength.
　It has been improve.
2.Heat resistance temperature has increased more than twice shows the 450℃.
3.Proof strength and tensile strength was also significantly improved.
　It was more tham doubled.

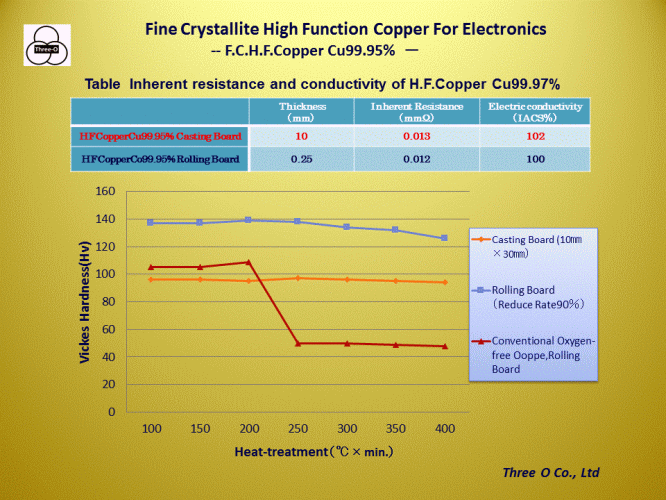

9. Fine Crystallite High-Function Copper for the Electronics.

9-1

9-2

10.Electric Conductivity and Tensil Strength of Fine Crystallite High -Function Metal Alloy

下記電子部品用合金について評価しました・
　1.F.C.H.F.Silver Alloy
　2. F.C.H.F.GoldAlloy
　3. F.C.H.F.Aluminum Alloy
　4 .F.C.H.F.Copper Alloy
FineCrystallite効果を、Fig.１に赤色のY印で示しました。
導電率と引張強度が、高くなっていることが分かります。
その効果は、顕著に示されています。
引張強度が向上しても、導電率は殆ど低下しません。
硬度、耐力、伸び、耐熱性、耐酸化性、耐硫化性、耐候性、弾性。ヤング率、等に関しても、同様に高い特性を顕著に示します。
Fine Crystallite High Function Metal Alloyは、電子部品用として最適な合金であることを示しています。
上記電子合金の実用化の為の、開発を進めます。

Tensile strength and electrical conductivity of Fine Crystallite High Function Metal Alloy for electronic components
We evaluated the following alloys for electronic parts
1.F.C.H.F.Silver Alloy
2. F.C.H.F.GoldAlloy
3. F.C.H.F.Aluminum Alloy
4 .F.C.H.F. Copper Alloy
The FineCrystallite effect is shown by red Y mark in Fig..
It is understood that conductivity and tensile strength are higher.
The effect is markedly demonstrated.
Even if the tensile strength improves, the conductivity hardly decreases.
Hardness, yield strength, elongation, heat resistance, oxidation resistance, sulfidation resistance, weather resistance, elasticity. Young's modulus, etc., as well as remarkably high characteristics.
Fine Crystallite High Function Metal Alloy is an optimum alloy for electronic parts.
We will proceed with development for practical application of the above electronic alloy.

11．Glass Marker

　高機能合金Fine Crystallite High-Function SilverAg99.7%、綺麗な銀白色。

　Fine Crysallite High-Function Alloy Ag99.7%.It shows a beautiful silver white.

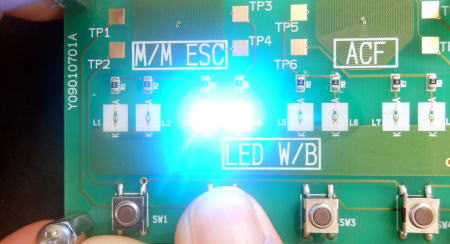

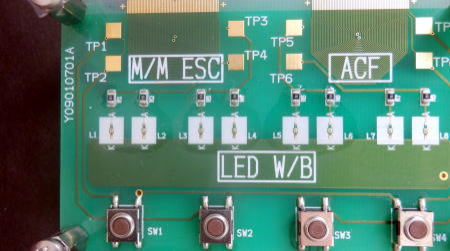

12．LED (Fine Crystallite High-Function Silver Bonding Wire).

LED　高機能銀合金Fine Crystallite High-FunctionSilverAg9997 Bonding Wire。
2009年3月６日採用。

LED Fine Crystallite High-Function Silver Ag99.97%.Bonding Wire.
We applied to LED on March 6,2009.

1

１３．適用分野と適用商品 Field of application and application products.

１．電子/自動車/航空部品
　　ボンデイングワイヤー 、接点材料 l、電極材料 l、
　　リードフレーム 、コネクター 、ハーネス 、フィルター 、
　　トロリー線 、イヤホーン .スパッター ターゲット  等 .
２．楽器
　　管楽器 、フルート 、打楽器、お鈴等 .
３．日常品

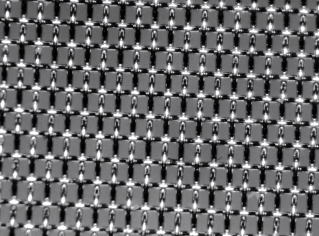

　　食器 、スプーン 、ホーク 、フィルター 、メッシュ 、眼鏡 、
　　バンド 、メダル、コイン等 .
４．宝飾品
　　ジュエリー、リング、ネックレス 、イヤリング 、ブレスレット、
　　ペンダント、時計ケース、ファスナー 。グラスマーカー等 etc.
５．医療/理化学
　　歯科材、体内挿入材 、極細線ワイヤー 、ガラス坩堝等 .

１. Electronic / automotive / aerospace parts
　　Bonding wire, Contact material 1, Electrode material 1,
　　Lead frame, connector, harness, filter,
　　Trolley wire, earphone, sputter target Sputter Target etc.
１. Instrument
　　Wind instruments, flutes, percussion instruments, bells, etc.
３. Everyday item
　　Tableware, spoon, hawk, filter, mesh, glasses,Band,
　　medals, coins, etc.
４. Jewelry items
　　Jewelry, ring, necklace, earring, bracelet,Pendant, watch case,
　　zipper. Grass marker etc.
５. Medical / Physical Chemistry
　　Dental materials, interior inserts, ultrafine wire, glass crucible
